特点：
输入输出：220/380VAC
功率：2.2KW，通用，标准功能
数字输入：6路，DI1-DI6
模拟输入：2路，AI1-AI2，0-10V或4-20mA
模拟输出：2路，AO1，AO2，0-10或4-20mA
数字输出：1路，DO1(集电极开漏输出，样机)
继电器输出：1路，TA、TB、TC
485输出：1路，485+、485-
键盘：四位数码管显示、8位键盘、六位LED、一个模拟调速旋钮

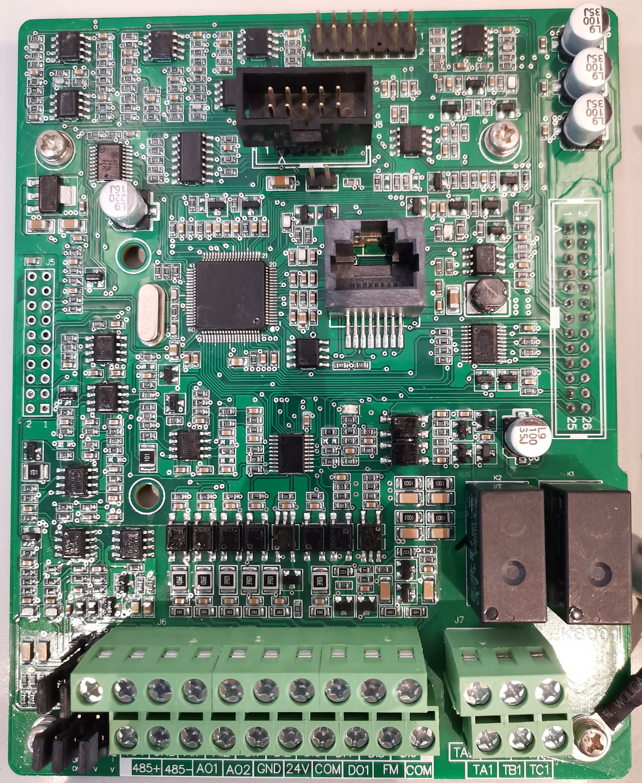

基于ADP32F034 数字信号处理器的高性能变频器解决方案
变频器是把工频电源（50Hz或60Hz）变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆成交流电。对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。变频调速是通过改变电机定子绕组供电的频率来达到调速的目的。

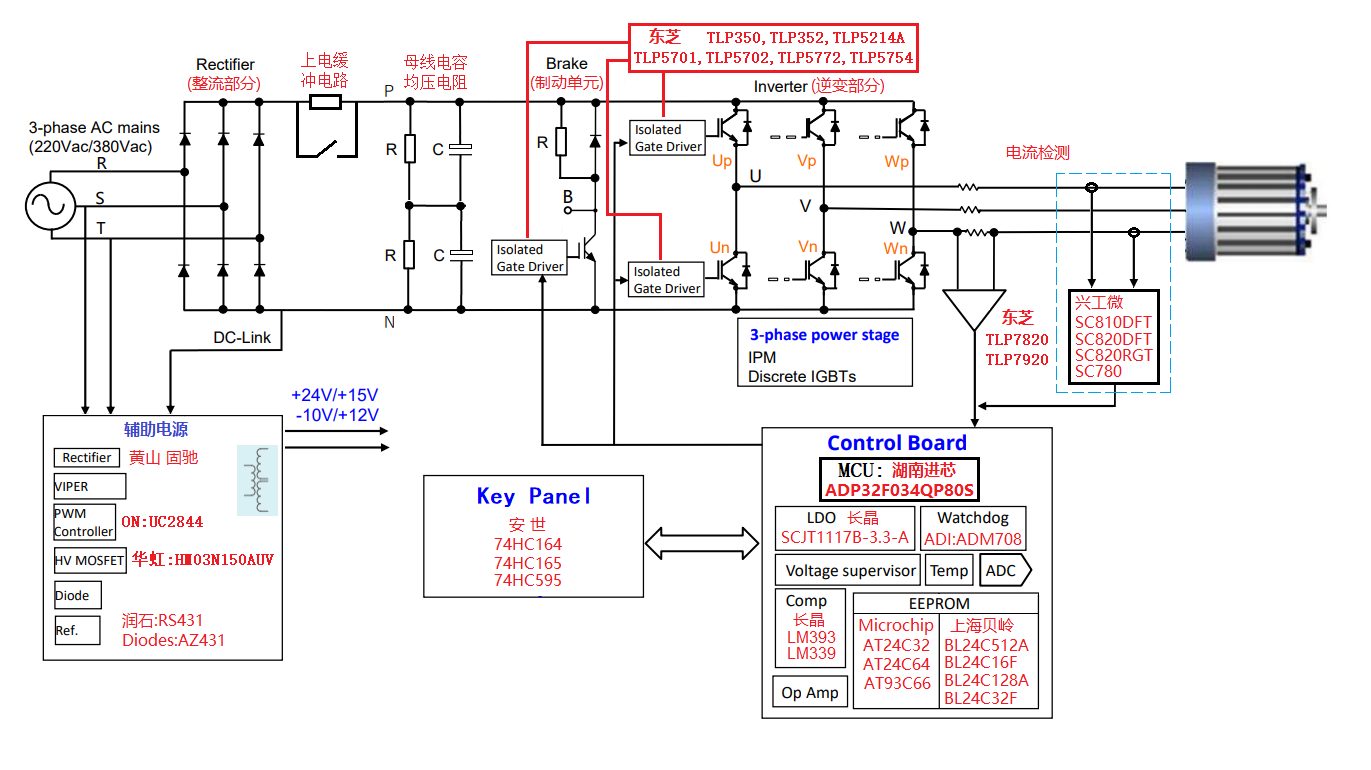

通用变频器原理图

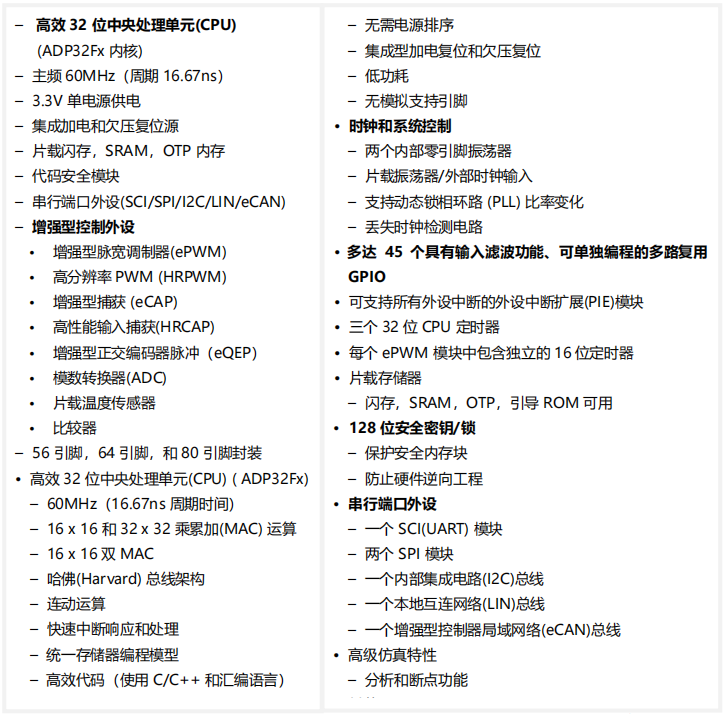

MCU主要特征

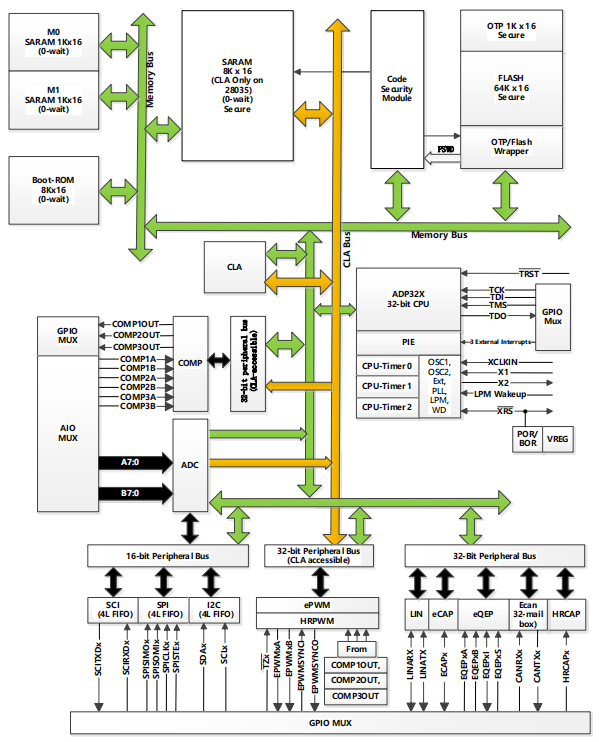

MCU功能方框图

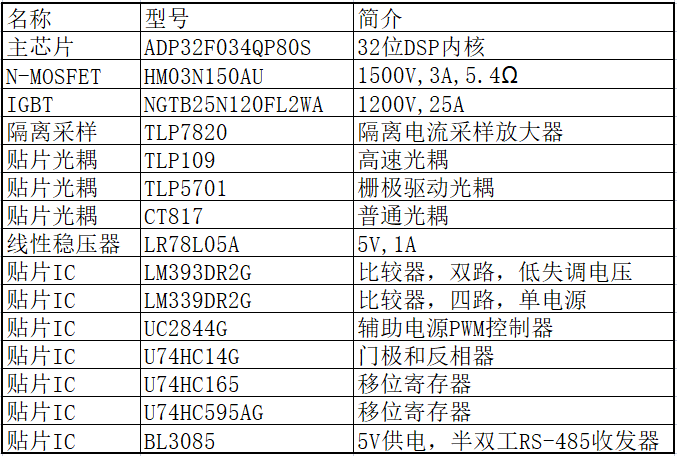

主要器件BOM
